一、概述

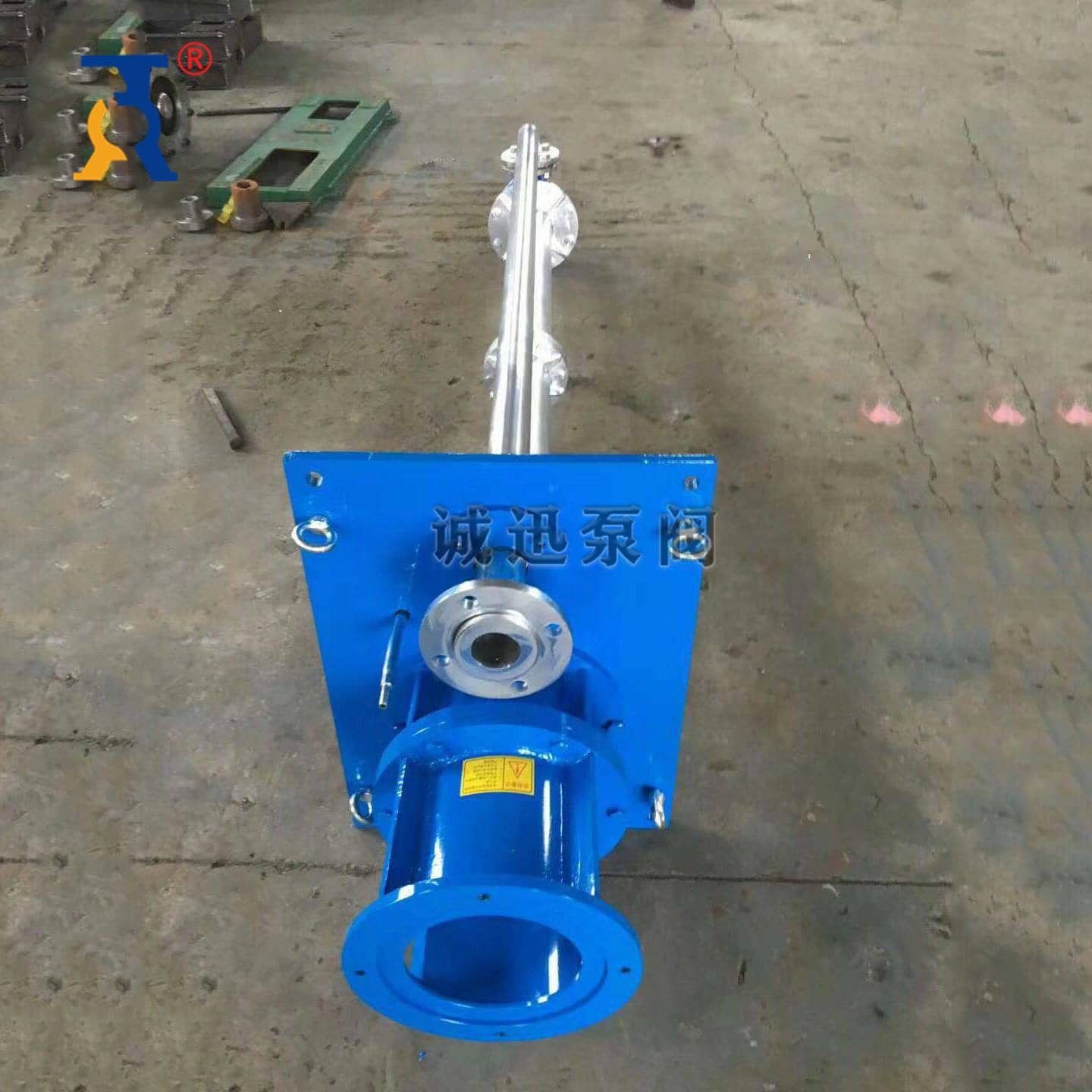

HYF(FYS)型耐腐蝕液下泵是采用FEP、PVDF等氟塑料制造而成,具獨特的工藝和優良的使用性能,理想的使用壽命,可取代目前任何類型的耐腐蝕液下泵,HYF(FYS)型液下泵外型美觀,重量輕、運轉平穩、振動小,嗓音低、拆裝方便。由于泵體淹沒在液體內,所以具有無軸封泄漏現象,無底閥,無須灌液引水等優點。

HYF(FYS)型耐腐蝕液下泵適用于化工、醫學、造幣、染化、冶金、環保、農藥等行業輸送幾乎所有的化學介質。(除少數介質如溶融金屬鋰、鈉、鉀、三氟化氯等。

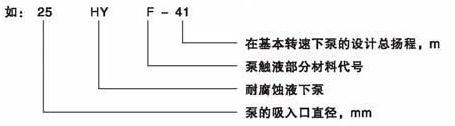

二、泵型號意義說明

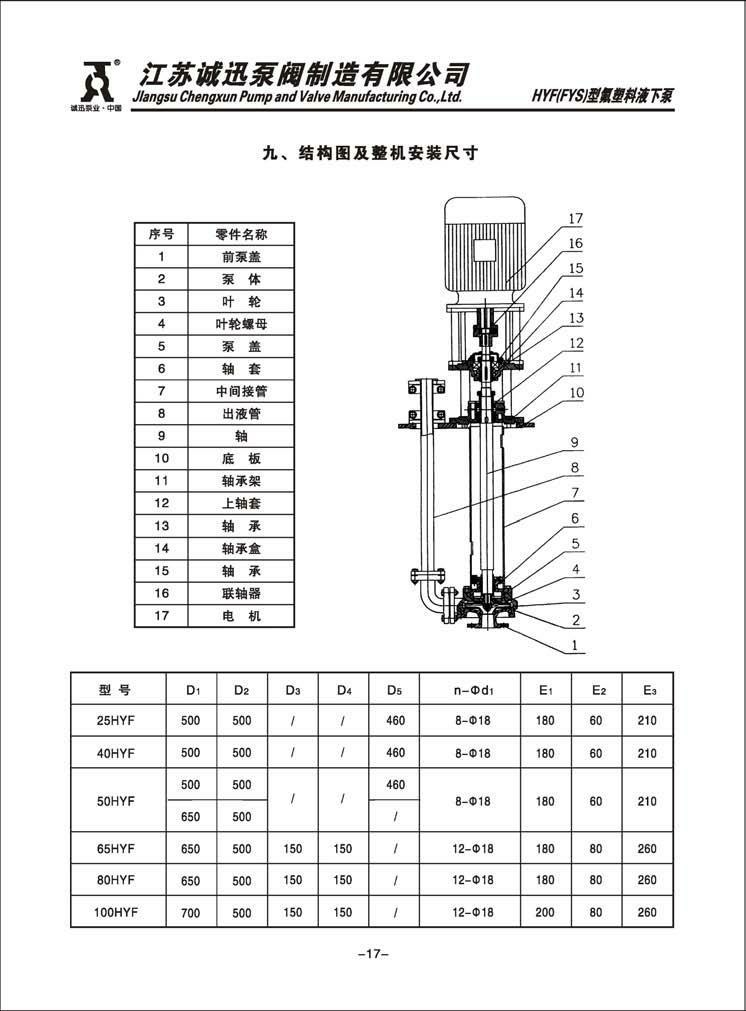

三、結構說明

HYF型液下泵主要由泵體、泵蓋、葉輪、軸、彈性聯軸器、管法蘭、導軸承、中間接管、出液管軸承架、底板、電機架等另件組成。

泵的吸入口順著軸線方向,出口與軸線平行。

泵的轉向自吸入口向電機端看去,為順進針方向旋轉。

本泵的立式電動機以螺栓固緊于電機座上,井通過彈性聯軸器與泵直接傳動、泵體、中間接管、泵架、出液管、管法蘭、以蠼栓聯接構成一體,固定在底板上,泵的整機通過底板安裝在容器上。HYF型泵除去觸液部件外其它主要另件,如電機座、為鑄鐵。底板為聚丙烯制造。

泵的軸向力與徑向力,(包括泵運轉中所產生的水壓力,葉輪及轉子重量等),均由軸承盒內所裝單向推力球軸承,單列向心球軸承;以及滑動導軸所承受為保證泵安全正常運轉。軸承以黃油澗滑之,導軸承同所輸送的液體潤滑。因此,工作時液面必須高于葉輪中心線。

此外,HYF型耐腐蝕液下離心系列,因伸入容器長度L的長短不同,則又分為中間導軸承結構和無中間導軸承的結構。
