ISG清水泵系單級單吸（軸向吸入）離心泵，適用于工業和城市給、排水及農業排灌，供輸送80℃以下的清水及物理和化學性質類似清水的液體之用。主要材質：鑄鐵、鑄鋼、鑄銅、鑄鋁、PP、不銹鋼、氟塑料、襯氟塑料、雙相不銹鋼、304、316L、CD4MCu、904、20#合金、NH55。

ISG清水泵的結構特點
1、ISG臥式離心泵|單級泵系根據國際標準ISO2858所規定的性能和尺寸設計的，主要由泵體、泵蓋、葉輪、軸、密封環、軸套及懸架軸承不見等組成。
2、ISG的泵體和泵蓋部分，是從葉輪背面處剖分的，即通常所說的后開門結構形式。其優點是檢修方便，檢修時不動泵體，吸入管路，排出管路和電動機，只需拆下加長聯軸器的中間聯接件，即可退出轉子部分進行檢修。
3、泵的殼體（即泵體和泵蓋）構成泵的工作室。葉輪、軸和滾動軸承等為泵的轉子。懸架軸承部件支撐著泵的轉子部分，滾動軸承受泵的徑向力和軸向力。
4、為了平衡泵的軸向力，大多數泵的葉輪前、后均設有密封環，并在葉輪后蓋板上設有平衡孔，由于有些泵軸向力不大，葉輪背面未設密封環和平衡孔。
5、泵的軸向密封環是由填料壓蓋，填料環和填料等組成，以防止進氣或大量漏水。泵的葉輪如有平衡，則裝有軟填料的空腔與葉輪吸入口相通，如葉輪入口處液體處于真空狀態，則很容易沿著軸套表面進氣，故在填料腔內裝有填料環通過泵蓋上的小孔，將泵室內壓力水引至填料環進行密封。泵的葉輪如沒有平衡孔，由于葉輪背面液體壓力大于大氣壓，因而不存在漏氣問題，故可不裝填料環。
6、為避免軸磨損，在軸通過填料腔的部位裝有軸套保護。軸套與軸之間準有O型密封圈，以防止沿著配合表面進氣或漏水。
7、泵的傳動方式是通過加長彈性聯軸器與電動機聯接的，泵的旋轉方向，從驅動端看，為順時針?lè)较蛐D(zhuǎn)。

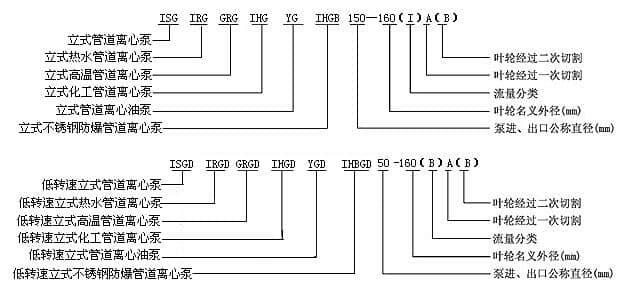

ISG清水泵的型號意義
例如：ISG100-80-160A
      ISG代表單級單吸清水離心泵　
      100代表吸入口直徑
      80代表排出口直徑
      160代表葉輪的名義直徑

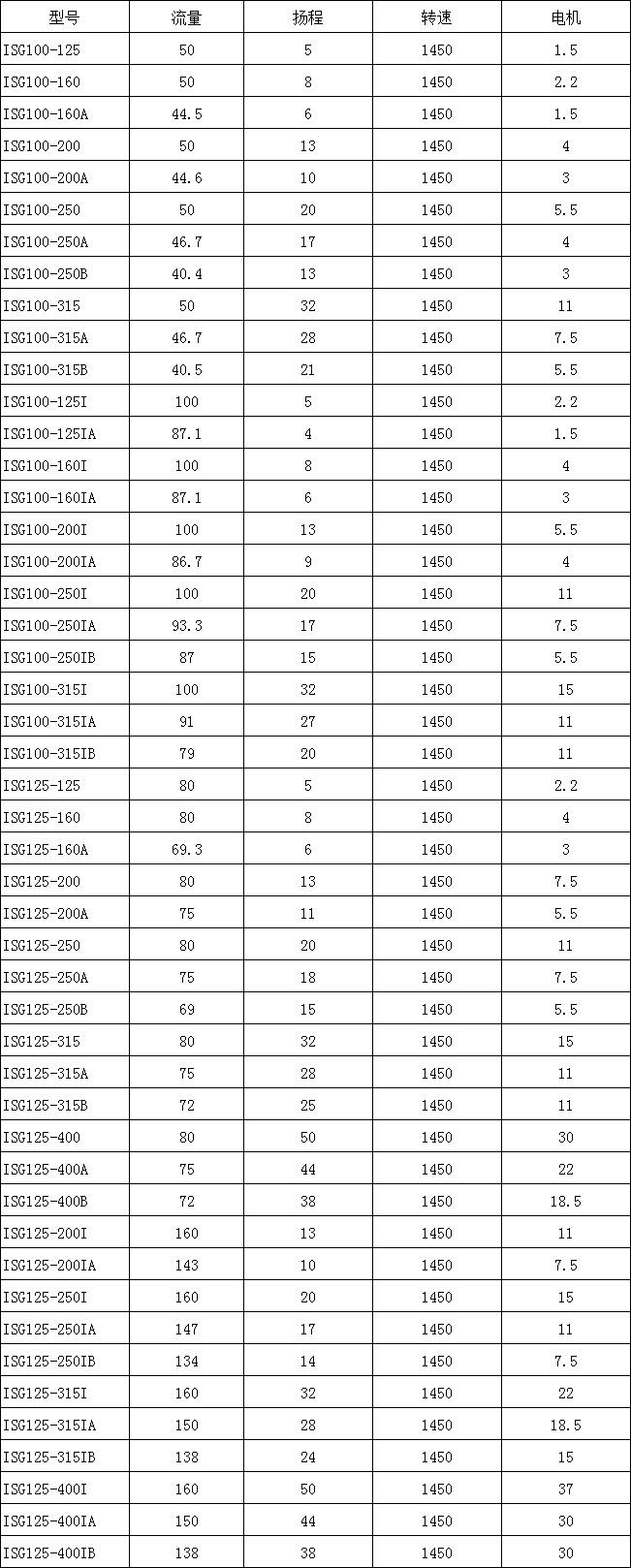

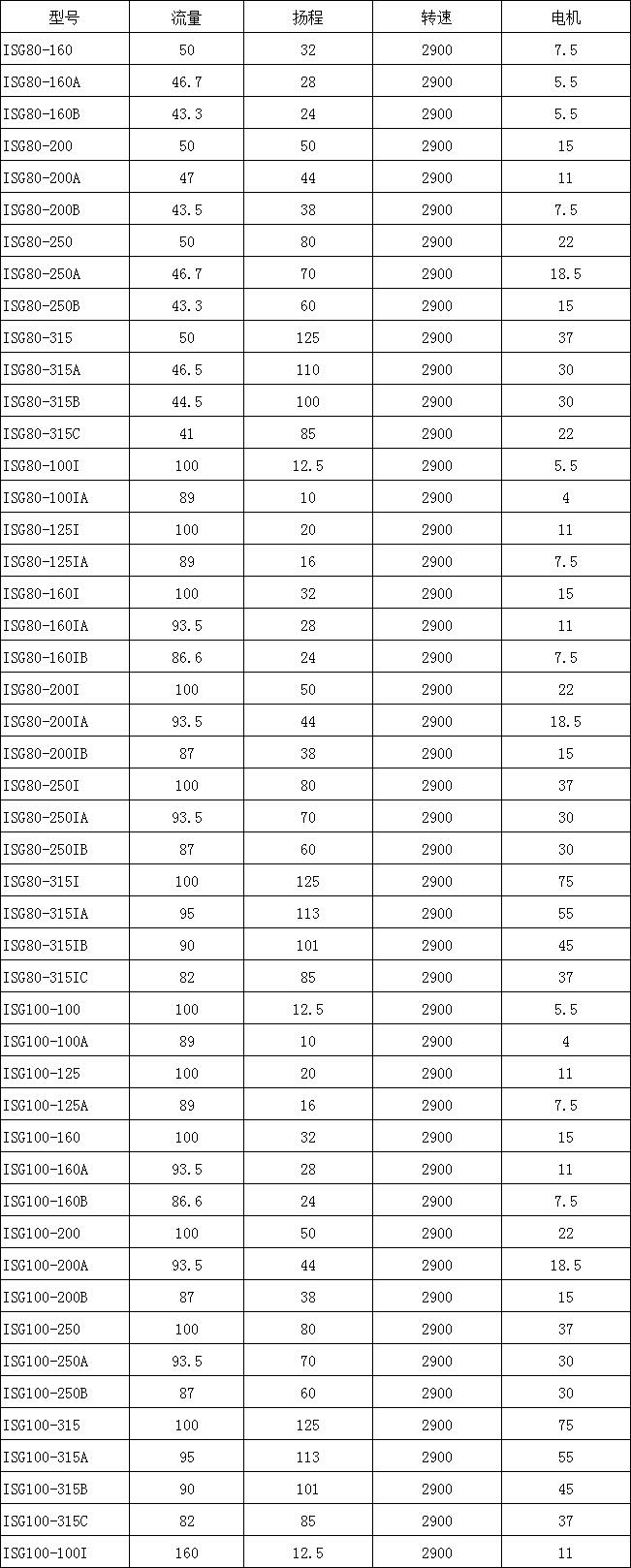

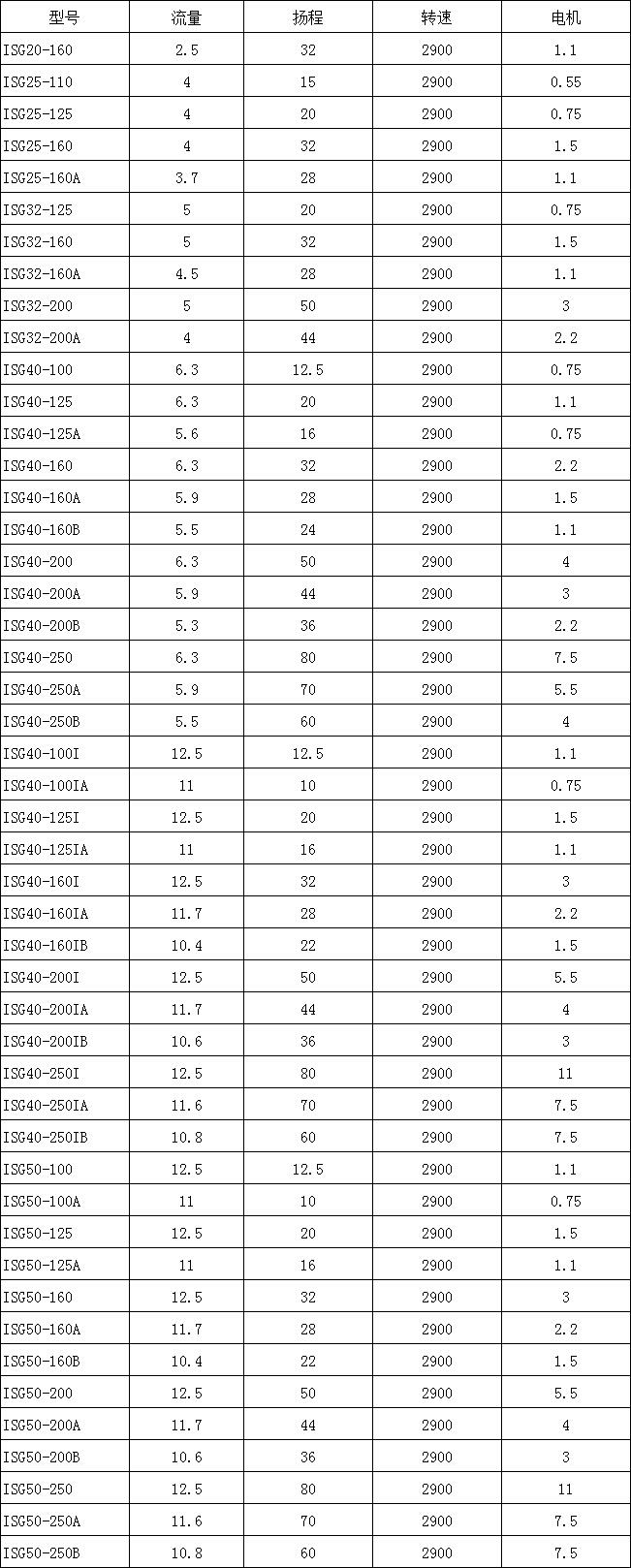

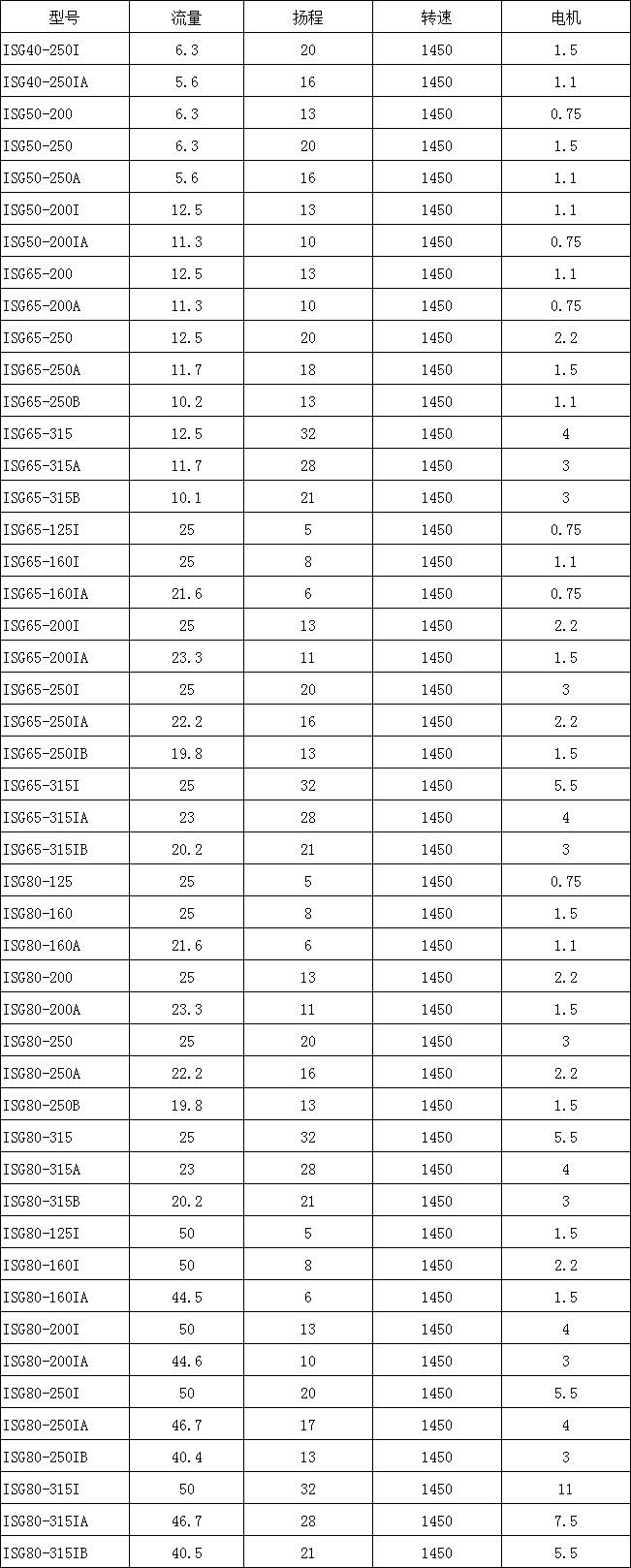

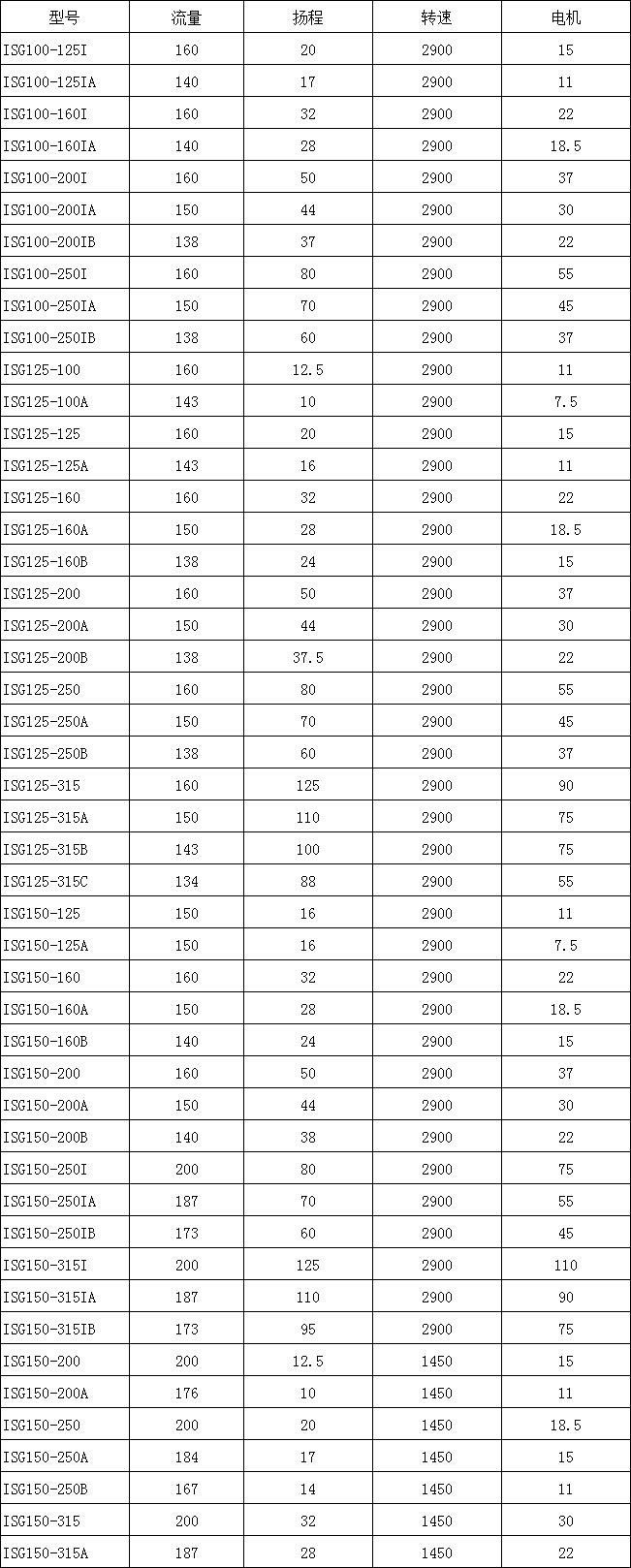

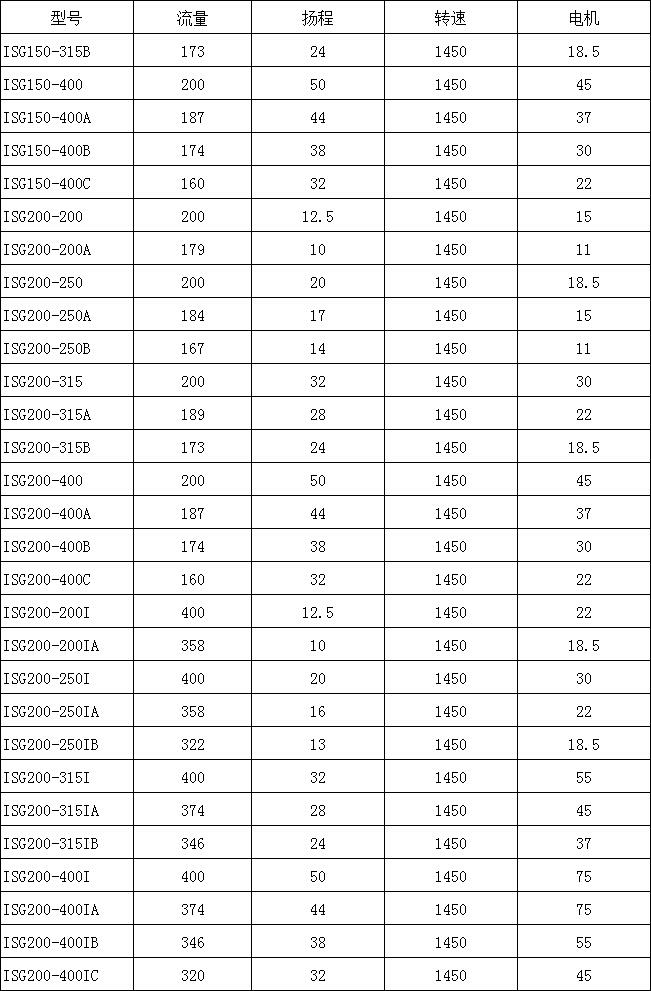

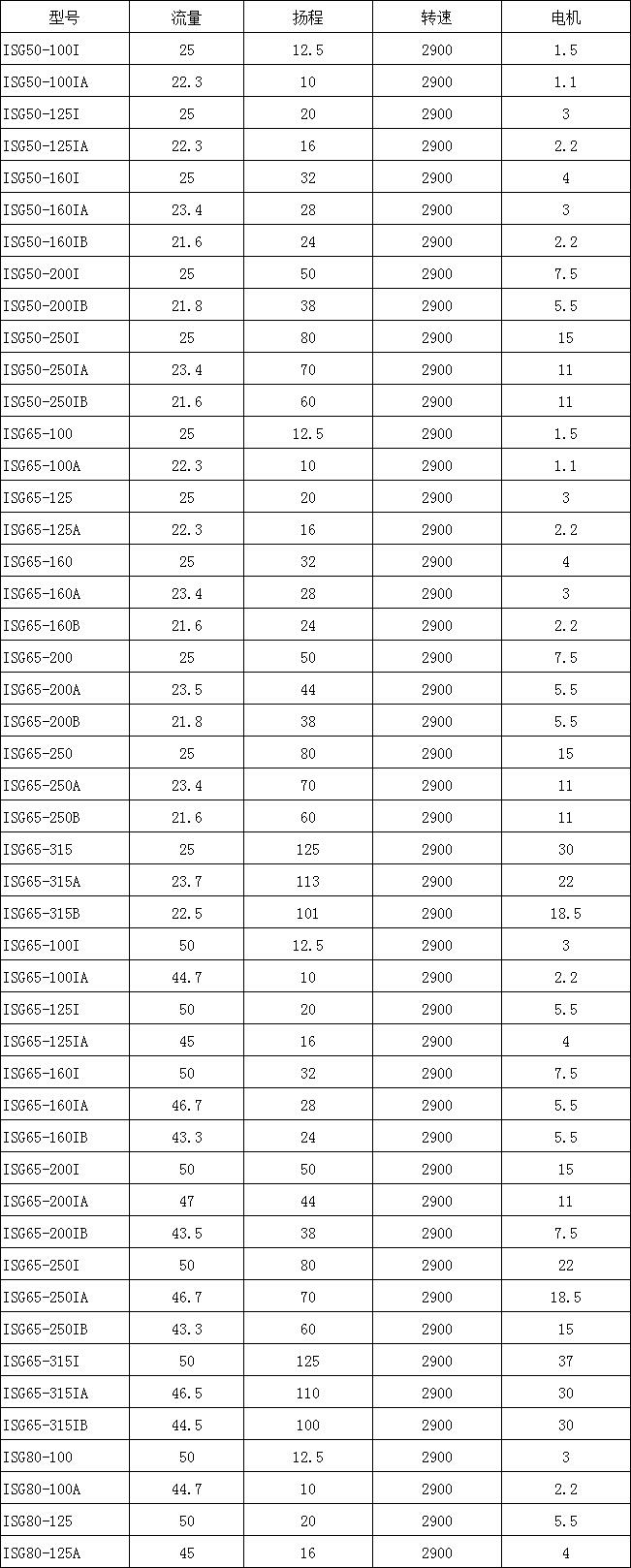

ISG離心泵泵性能參數表

ISG、IRG、GRG、IHG、YG、ISHB型外形安裝尺寸圖：
