FSB氟塑料泵

產品名稱：FSB氟塑料泵
所屬分類：氟塑料離心泵系列
聯系我們
手機站

咨詢熱線：18362301902

產品簡介/ INTRODUCTION

產品詳情

FSB氟塑料合金泵

FSB型氟塑料合金泵按國際標準尺寸設計，泵體采用金屬和聚全氟乙丙烯(F46)有機結合，泵蓋、葉輪和軸套均用金屬嵌件外包氟塑料整體電腦控溫?zé)Y(jié)壓制成型，軸封采用外裝式波紋管機械密封，靜環選用99%氧化鋁陶瓷或氮化硅，動環采用四氟填充材料，耐腐耐磨，適用于輸送任何濃度的硫酸、鹽酸、醋酸、氫氟酸、硝酸、王水、強堿、強氧化劑、有機溶劑、氧化劑等苛刻工況的強腐蝕性介質，是目前世界上***耐強腐蝕的材料之一。杜絕跑、冒、滴、漏，氟塑料合金泵廣泛應用于化工、制酸、制堿、冶煉、稀土、農藥、染料、醫藥、造紙、電鍍、電解、酸洗、電子元件、科研機構等行業。

氟塑料合金離心泵型號意義
50FSB-30DL
50代表吸入口直徑
FS代表與介質接觸部件材料為氟塑料
B代表單級單吸懸臂式離心泵
30代表揚程
D代表短支架聯接式
L代表軸連式（帶底板）

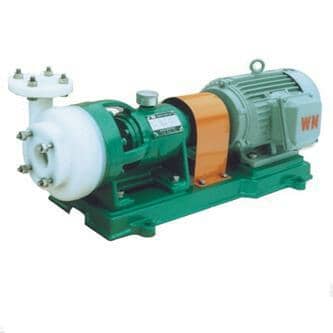

FSB氟塑料耐腐蝕化工泵

氟塑料合金離心泵產品特點：FSB型氟塑料合金泵由泵體,葉輪,合蓋,密封件,支架,泵軸,連軸器,吊緊螺栓,螺母,底板等組成。1、泵體：左右兩邊連接部門內埋鋼質法蘭圈各一只模壓制成塑料合金。其具有結構緊湊合理、耐強腐蝕、密封機能嚴密可靠、工作穩定、噪聲低、機械強度高、不老化、無毒素分解、維修利便、流道光滑、效率高，節約能源等長處。2、壓蓋右邊一側內埋一只不銹鋼（1Cr18Ni9Ti）壓塑料合金而成。 3、葉輪：采用接軸連接方法，金屬軸為***鋼圓加工后外包氟塑料高溫壓制成型，使葉輪與金屬接軸牢固地結為一體，保證軸根與葉輪后部承受隨旋轉時的扭矩力，這樣介質過流部分為塑料合金。4、機械密封：采用WB2型、ST型不用冷卻水可調式單端面機械密封技術，由碳化硅、高純度氧化鋁陶瓷、填充四氟、石墨等材料制成。

FSB四氟耐腐蝕化工泵直連式圖片

FSB氟塑料合金泵性能參數表

規格型號	流量 (m3/h)	揚程	吸入口徑	吐出口徑	功率(KW)	轉速(r/min)	吸上高度	效率%
25FSB-10L	1.5	10	25	20	2.2	2900	6	29
25FSB-18L	3.6	18	25	20	2.2	2900	6	27
40FSB-15L	10	15	40	32	3	2900	6	40
40FSB-20L	10	20	40	32	3	2900	6	42
40FSB-30L	10	30	40	32	3	2900	6	38
40FSB-40L	10	40	40	32	4	2900	5.5	35
40FSB-50L	10	50	40	32	5.5	2900	5	33
50FSB-20L	15	20	50	40	4	2900	6	51
50FSB-25L	15	25	50	40	4	2900	6	49
50FSB-30L	15	30	50	40	4	2900	6	44.5
50FSB-40L	15	40	50	32	5.5	2900	5.5	35
50FSB-50L	15	50	50	32	7.5	2900	5.5	33
65FSB-32L	29	32	65	50	5.5	2900	6	57
65FSB-40L	29	40	65	40	7.5	2900	5.5	53
65FSB-50L	29	50	65	40	11	2900	5.5	46
80FSB-20L	50	20	80	65	7.5	2900	6	69
80FSB-30L	50	30	80	65	7.5	2900	5.5	64
80FSB-34L	50	34	80	65	11	2900	5.5	64
80FSB-38L	50	38	80	50	11	2900	5.5	60
80FSB-50L	50	50	80	50	15	2900	6	53
80FSB-80L	50	80	80	50	22	2900	5.5	36
100FSB-32L	100	32	100	80	18.5	2900	5.5	70
100FSB-40L	100	40	100	80	22	2900	5.5	70
100FSB-50L	100	50	100	65	30	2900	5.5	62
125FSB-32L	200	32	125	80	30	2900	5.5	72
125FSB-50L	200	50	125	100	45	2900	5.5	64
150FSB-32L	200	32	150	100	30	1450	6	77
150FSB-50L	200	50	150	100	55	1450	5	75
200FSB-32L	400	32	200	150	55	1450	3	81
200FSB-50L	400	50	200	150	75	1450	3	79

氟塑料合金是當今世界******的耐腐蝕材料,我單位選用該材料出產的FSB、FSB-D系列氟塑料合金離心泵，具有特強的耐腐性，且機械強度高、不老化、無毒素分解，可輸送任意濃度的酸、堿液、氧化劑及其他強腐蝕性介質，因而廣泛合用于化工、石油、制藥、農藥、冶煉、染料、造紙、電鍍、食物等行業 。
此泵全部采用計算機設計和優化處理，公司擁有雄厚的技術支持、豐富的生產經驗和完善的檢測手段，從而保證產品質量的穩定可靠。

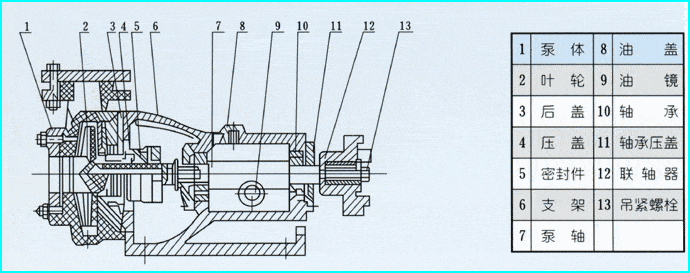

FSB型氟塑料合金泵結構圖

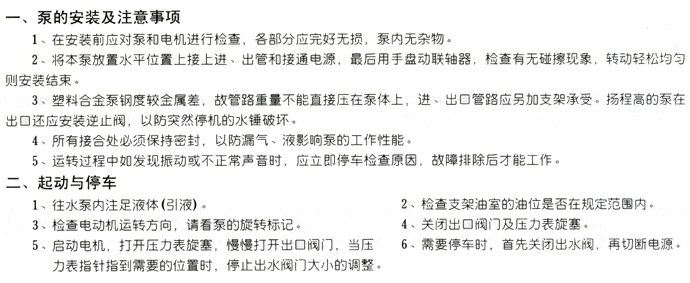

使用安裝與注意事項
1.在安裝前應對泵和電機進行檢査，各部分應完好無損，泵內無雜物。
2.將本泵放置水平位置上接上進、出管和接通電源.***后用手盤動聯軸器.檢査有無碰擦現象.轉動輕松均勻則安裝結束。
3.塑料合金泵鋼度較金屬差，故管路重量不能直接壓在泵體上，迸、出口管路應另加支架承受.揚程高的泵在出口還應安裝逆止閥.以防突然停機的水錘破壞。
4.所有接合處必須保持密封.以防漏氣、液影響泵的工作性能。
5.運轉過程中如發現撅動或不正常聲音時.應立即停車檢査原因.故降排除后才能工作。
起動與停車
1．往水泵內注足液體（引液）。
2．檜査支架油室的油位是否在規定范圍內。
3．檢査電動機運轉方向.調看泵的旋轉標記。
4．關閉出口閥門及壓力表旋塞。
5．啟動電機.打開壓力表旋塞.慢慢打開出口閥門，當壓
6．重要停車時，首先關閉出水閥，再切斷電源。
力表指針指到需要的位置時.停止出水閥門大小的調整。

拆卸與安裝
泵的拆卸
1．泵與電機聯接用爪型聯軸器連接，拆卸時先松掉支架與底座的4只連接螺栓.使泵與電機脫開。
2．松開泵體后蓋的連接螺栓.用木柄輕擊泵體脫開。
3．松開葉輪軸與泵軸莫氏錐度連接在連軸器中的吊緊螺栓。
4．松開機械密封動!不固定螺釘，用木錘輕擊連軸器中心吊緊螺栓，葉輪軸與泵軸莫氏錐度松開后拉出葉輪、后蓋、密封件動環.松開后蓋上壓蓋螺釘.取出靜壞。
5．松開泵軸左右壓蓋螺釘.取出泵軸、軸承、清洗支架油室。
裝配
按拆卸的相反順序?qū)⒚芊饧迎h(huán)、靜環、后蓋、壓蓋、葉輪、泵體等裝上緊定螺栓。

故障與排除

故障

原因

解決方法

打不出液體

1、吸入管內有空氣.迸口阻塞

2、吸上高度太高

3、要求揚程大于泵揚程

4、排出管過細.管路損失過大

5、反轉

1 、清理管路，排凈空氣

2 、降低泵安裝高度

3、更換揚程大的泵

4 、換口徑與泵口等大的輸出管

5、改變方向

流量不足

1 、葉輪損壞

2 、密封件損壞

3、數不足

4、進口管過細

5、出口管彎頭過多，阻力過大

1 、更換新葉輪

2 、換密封件

3、增加轉數

4 、按規定重裝管道

5 、重新合理安排管路

揚程不足

1、輸送介質中含有氣體或介質粘度過大

2、葉輪和葉片損壞

3、轉數不足

1、降低介質粘度或增加注灌壓力

2、更換葉輪

3 、增加轉數

軸端滲漏

1、機械密封卡環過松

2、軸端卡環過渡尺寸間隙太大

1、旋緊卡壞兩只內六角螺釕

2、將泵拆卸,軸、卡擋繞F4生料帶薄膜數圈.緊配合.螺栓旋緊

密封泄漏嚴重

1、密封元件材料選用不當

2、磨瘵付嚴重磨損

3、動靜環吻不勻

4 、磨擦付過大靜環碎裂

1、向供泵串位述明介質情況，配適當動靜環

2、更換磨損另件.并調整彈簧壓力，減少磨損

3、密封組合體松卡環鏍栓重新調正位置

4、整泵拆卸.換靜環按要求裝密封組合件與軸垂直度誤差<0.10

泵內有雜音或泵振動

1、泵軸與電機軸不同心

2 、流量超過使用范圍產生氣蝕

3、泵產生氣蝕

4 、電動機與軸承磨損

1 、校正泵軸中心

2、選用適當?shù)谋眯?按泵使用范圍運轉

3、降低介質的溫度或增加灌注壓力

4、清洗或更換軸承

結構圖

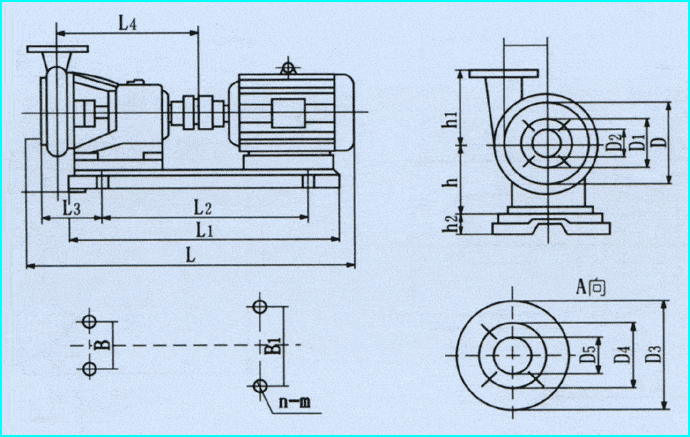

外形安裝尺寸圖)：

FSB型氟塑料合金離心泵(外形安裝尺寸表)：

型號	流量(m3/h)	揚程	口徑		功率		轉速（r/min）	汽蝕余量	效率（%）
型號	流量(m3/h)	揚程	進口	出口	軸功率	電機功率	轉速（r/min）	汽蝕余量	效率（%）
40FSB-20	10	20	ф40	ф32	1.4	3.0	2900	3.0	45
40FSB-30	10	30	ф40	ф32	1.6	3.0	2900	3.0	42
50FSB-25	12.5	25	ф50	ф32	1.8	3.0	2900	3.0	55
50FSB-30	15	30	ф50	ф32	1.9	3.0	2900	3.0	46
65FSB-32	25	32	ф65	ф50	4.7	5.5	2900	3.0	65
80FSB-20	50	20	ф80	ф65	4.6	5.5	2900	3.0	45
80FSB-25	42	25	ф80	ф65	5.7	7.5	2900	3.0	67
80FSB-30	50	30	ф80	ф65	6.9	7.5	2900	3.5	68
80FSB-40	45	40	ф80	ф50	10	11.0	2900	3.5	48
80FSB-50	50	50	ф80	ф50	12	15.0	2900	3.5	57
80FSB-55	50	55	ф80	ф50	13.5	18.5	2900	4.0	50
100FSB-32	100	32	ф100	ф80	12	15.0	2900	3.5	70

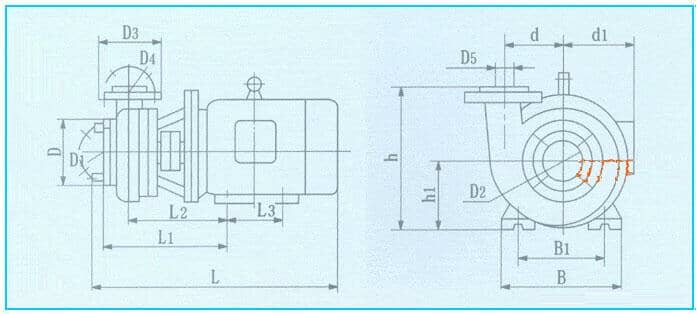

外形安裝尺寸圖：

外形安裝尺寸表：

型號	流量	揚程	口徑 (mm)		功率 (Kw)		轉 速 (r/min)	汽蝕余量 (m)	效率 (%)
型號	流量	揚程	進口	出口	軸功率	電機功率	轉 速 (r/min)	汽蝕余量 (m)	效率 (%)
40FSB-15(D)	5	15	40	32	0.51	3.0	2900	3.0	40
40FSB-20(D)	10	20	40	32	1.16	3.0	2900	3.0	42
40FSB-30(D)	10	30	40	32	1.18	3.0	2900	3.0	52
50FSB-20(D)	12.5	20	50	32	1.49	3.0	2900	3.5	55
50FSB-25(D)	12.5	25	50	32	1.86	3.0	2900	3.5	55
50FSB-30(D)	15	30	50	32	1.90	3.0	2900	3.5	54
65FSB-32(D)	25	32	65	50	3.61	5.5	2900	3.5	65
80FSB-25(D)	42	25	80	65	3.8	7.5	2900	3.5	67
80FSB-30(D)	50	30	80	65	6.82	7.5	2900	3.5	68
注：如所需參數不在此表范圍，我廠可根據用戶要求予以調整，表中部分大型泵殼體為襯氟型
